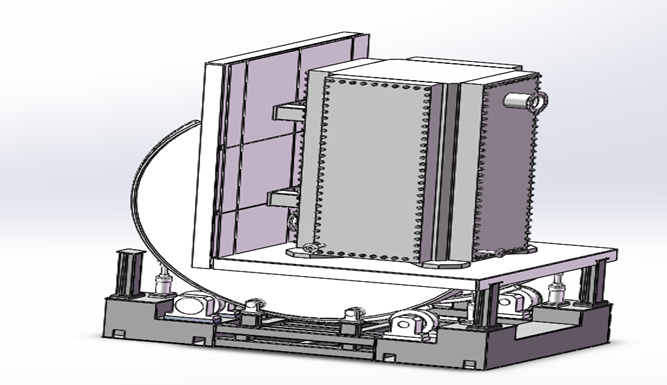

JM-50型工業模具翻轉機
主要用于將模具臥式轉換成立式、或者立式轉換成臥式的狀態，具備安全可靠簡單方便等特點。

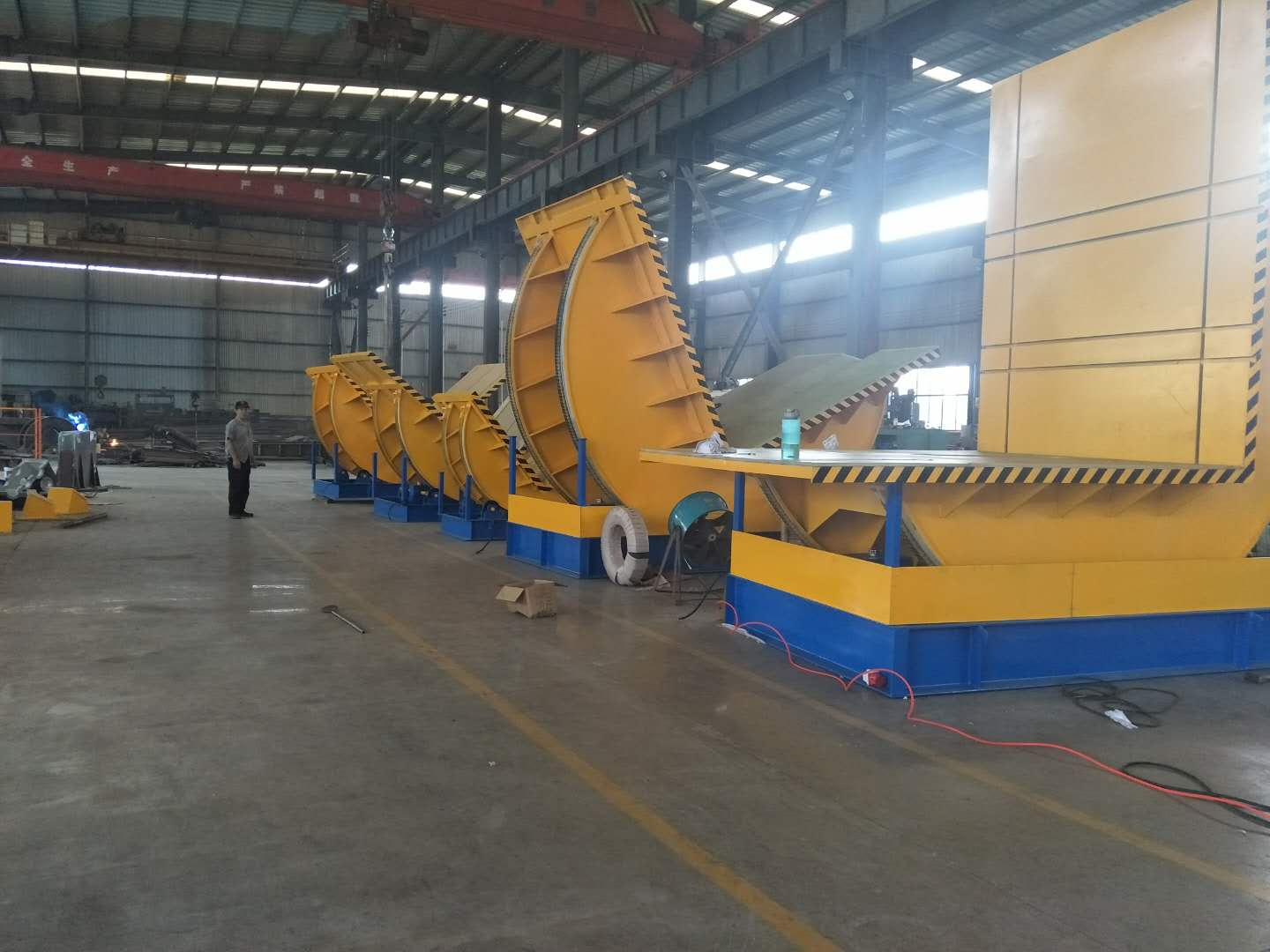

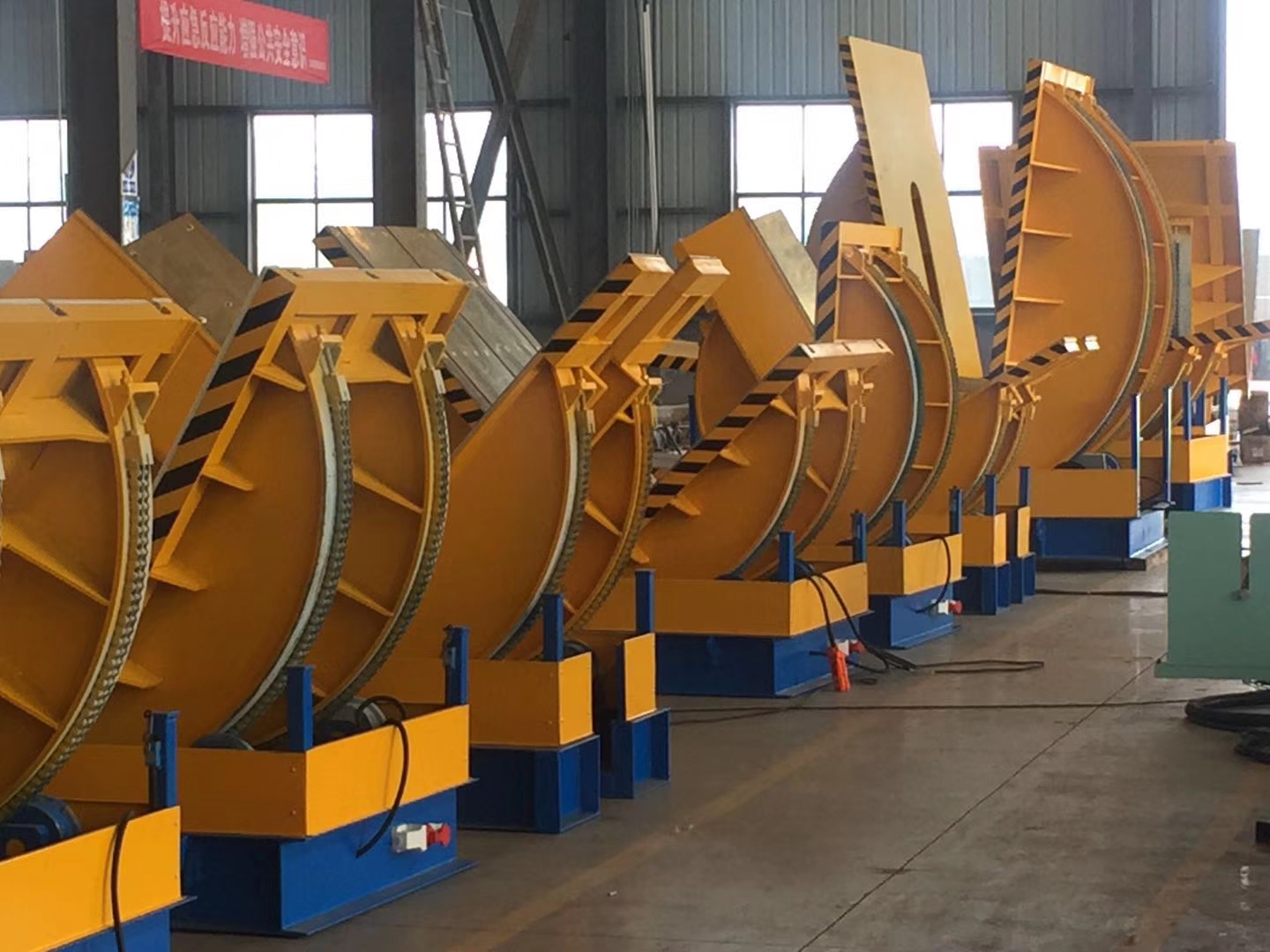

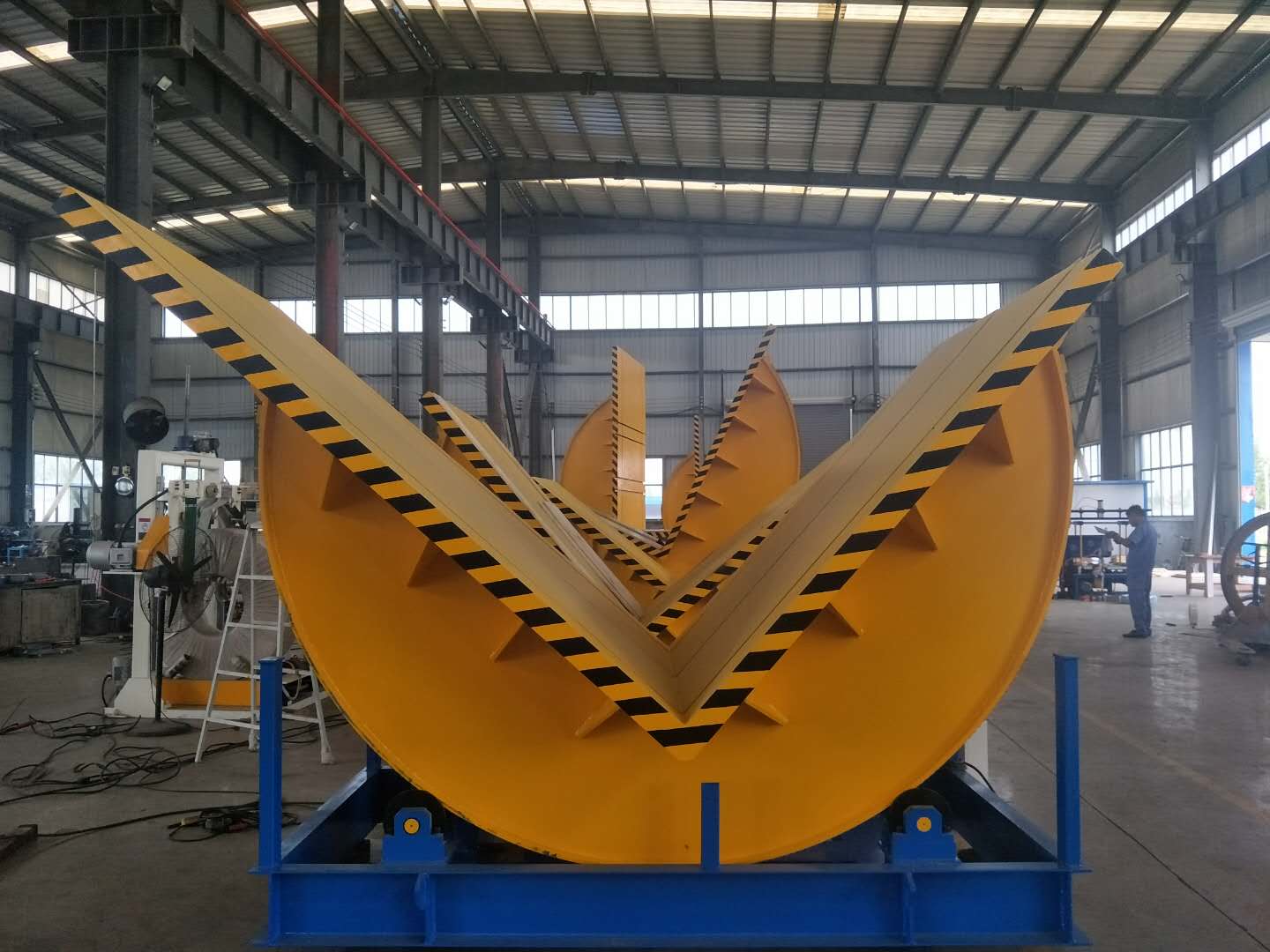

翻轉機
翻轉機用途： JFJ系列工業翻轉機能適應不同規格的產品的翻轉要求，實現將臥式轉換成立式或將立式轉換成臥式
Turn over machine Application：JFJ series of turnover machine can be used for dislocation of different vertical & horizontal goods.
基本功能：
本機專門用于各類大型模具的翻轉要求，實現將物體90度翻轉的作業目標。
安裝條件：
本機可安放在水平地面，也可安放于地坑內，地坑承重須大于5噸/m2. （基礎圖供方提供）
基本操作：
手動切換，循環式操作。
基本特征
采用雙排鏈條驅動，使翻轉機的翻轉部分工作更加平穩可靠。
采用超強蝸輪蝸桿減速機，使設備的傳動動力更加安全可靠。
結構合理的四托輪機構承重，使翻轉平穩安全。
90°翻轉時，采用雙重保護開關裝置（機械限位開關、光電限位），使翻轉機更加安全。
配有有線控制手柄，使其具有良好的操作性及安全性。
上、下料時，翻轉臺面穩定（兩邊有固定壓輪）。
翻轉完成后，翻轉結束自動停車。
采用緊急停止按鈕使得在緊急情況下能快速停止翻轉。
本機可實現翻轉過程中任意位置停止。
兩個臺面均為平面，平面做防滑處理，有效保護模具。
遇緊急斷電情況，翻轉機剎車電機是處于抱死狀態，不會造成打滑或者慣性力的干擾而損傷產品物料
翻轉流程
序 號 | 名 稱 | 品 牌/型 號 | 備注 |
1 | 減速機 | 翻轉機專用減速機（特制蝸輪蝸桿、外殼鋼制） | 1：25 |
2 | 電機 | 南瑞 | 11KW帶剎車，1：10 |
3 | 開關、旋鈕、接觸器 | 施耐德 | 與電機箱配套 |
4 | 主要軸承 | 日本NSK |
l 主要性能指標
項號 | 內容 | 指標要求 | 性能保證值的定義及條件 |
1 | 單次翻轉時間 | 75秒±10% | 單次翻轉90°時間 |
2 | 最大翻轉能力 | 50T | |
3 | 設備的綜合可靠性 | ≥99.9％ | |
4 | 考核期間故障次數 | ≤ 1 | |
5 | 設備噪音 | ≤85分貝 |
l 翻轉機尺寸：
臺面尺寸：3050*3070mm/3050*3070mm（雙向翻轉）
臺面高度：1300mm
機器自重：約18T
